S7600系列路由交換機：

    運營商大型IP城域網MTN的匯聚、接入層，中小型城域網MTN核心層

    園區網絡核心和匯聚層

    MPLS VPN解決方案

    靈活QinQ、RRPP應用

    千兆到桌面解決方案

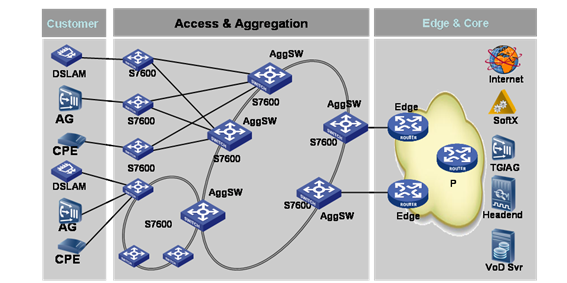

組網方式-----寬帶城域網匯聚層中的應用

在寬帶城域網組網圖中，S7600路由交換機作為匯聚層設備，向上通過10GE端口連接骨干路由器，向下通過GE端口連接DSLAM或小區出口二/三層設備。通常采用環網方案來保證業務的可靠性。

利用S7600強大的MPLS VPN功能，該方案提供了基于VPLS和MPLS L3 VPN的多業務承載，能夠?qū)€人寬帶用戶、話音業務、IPTV業務、企業專線業務和企業專網業務，以及虛擬運營業務進行區分的服務質量保證。

基于IRF2（第二代智能彈性架構）技術的虛擬化架構

H3C S7600系列交換機支持IRF2（第二代智能彈性架構）技術，在擴展性、可靠性、整體架構和可用性方面具有強大的優勢，主要體現在四個方面：

    擴展性：IRF技術允許交換機利用互聯電纜實現多臺設備的擴展；具有即插即用、單一IP管理，同步升級的優點，同時大大降低系統擴展的成本。

    可靠性：通過專利的路由熱備份技術，在整個IRF組內實現控制平面和數據平面所有信息的冗余備份和無間斷的三層轉發，極大的增強了IRF組的可靠性和高性能，同時消除了單點故障，避免了業務中斷。

    分布性：通過分布式鏈路聚合技術，實現多條上行鏈路的負載分擔和互為備份，從而提高整個網絡架構的冗余性和鏈路資源的利用率。

    可用性：通過標準的萬兆以太網接口實現智能彈性架構，可以根據需求分配業務帶寬和系統連接帶寬，合理分配本地流量與上行流量；不僅可以實現機架內、跨機架，甚至跨區域的遠距離智能彈性架構。

IRF3：（第三代智能彈性架構—縱向虛擬化）

H3C S7600系列產品可以在縱向維度上支持異構虛擬化，將核心和接入設備通過IRF3技術形成一臺縱向邏輯虛擬設備，支持AC、AP統一管理、配置，相當于把一臺盒式設備作為一塊遠程接口板加入主設備系統，以達到擴展I/O端口能力和進行集中控制管理的目的。IRF3技術可以簡化管理，大幅度降低網絡管理節點；簡化布線，二層變?yōu)橐粚?，?jié)省橫向連接線纜；最終實現數據轉發平面虛擬化，便與簡化業務部署和自動編排。

完備的二層特性

大容量MAC表項；4K VLAN支持，靈活的QinQ能力；完全的生成樹特性支持；端口聚合/端口鏡像/廣播風暴抑制。完善的二層特性保證設備在匯聚層滿足用戶的功能需求。

強大的三層功能

大容量三層表項；完備的路由協議支持；大容量組播支持。通過超大容量轉發表項的提供, S7600可以支持大規模城域網的核心、匯聚層應用，并能對二層、三層以及MPLS應用提供充足的表項支持。

豐富的QoS、ACL特性

S7600提供VLAN ACL、Egress ACL等增強的ACL功能，為復雜的安全訪問管理和控制提供了豐富的資源

在QoS方面，S7600提供完善的Diff-Serv/QoS支持。支持基于報文流分類結果進行優先級重標記或速率限制，支持雙向的雙速三色和單速雙色帶寬監管功能、支持WRED和尾丟棄的擁塞控制方法、支持SP、WRR、WFQ隊列調度算法、支持802.1P、DSCP、EXP的優先級映射和重標記，支持基于端口/端口隊列輸出流整形等功能，并提供了基于用戶、業務和端口三個層次的優先級隊列調度能力，為城域網話音、數據、視頻以及企業專網等多種業務綜合承載的服務質量保證提供了有效的保證

通過強大的QoS能力，S7600在運營商城域網中對不同業務類型提供區分的服務質量保證，并為數目繁多的個人和企業用戶提供更精細的基于業務的帶寬控制。

云數據中心化技術

作為企業級網絡核心設備，H3C S7600系列產品可以助力用戶從容面對云數據中心化所需的一系列技術及解決方案：

TRILL：隨著服務器和交換機規模的增加，數據中心網絡越來越傾向于扁平化的網絡架構以便于維護管理，這就要求構建一個大型的二層網絡；H3C S7600系列產品支持通過TRILL技術和縱向虛擬化技術來進行數據中心大二層網絡的構建。數據中心大二層技術TRILL（TRansparent Interconnection of Lots of Links，多鏈路透明互聯）協議將三層路由技術IS-IS（Intermediate System-to-Intermediate System，中間系統到中間系統）的設計思路引入二層網絡，并對其進行了必要的改造。從而將二層的簡單、靈活性與三層的穩定、可擴展和高性能有機融合起來。

MDC：H3C S7600產品可以通過MDC技術實現正真的1：N的虛擬化，即把一臺交換機虛擬成N臺互相獨立的虛擬交換機，不同于傳統的交換機虛擬化技術，MDC虛擬出的每臺交換機之間物理隔離、安全隔離，擁有獨立的硬件資源和管理權限，滿足多業務客戶共享核心交換機的需求，這樣，一方面可以充分利用核心交換機的能力達到隔離復用的作用，另一方面也降低了用戶的投資成本，一舉兩得。

EVB：H3C S7600產品支持EVB (Edge Virtual Bridging)，通過VEPA (Virtual Ethernet Port Aggregator)技術將虛擬機產生的網絡流量上傳至與服務器相連的物理交換機進行處理，不僅實現了虛擬機間流量轉發，同時還解決了虛擬機流量監管、訪問控制策略部署等問題。

FCOE： H3C S7600系列產品支持FCOE技術；FCOE技術主要用來解決云計算數據中心LAN網絡和存儲網絡異構的問題，通過FCoE和CEE技術的部署，可以實現數據中心前端網絡和后端網絡架構的融合，解決數據、計算和存儲三網割裂的技術難題，從而大大降低數據中心的采購和擴容成本；

EVI：H3C S7600系列產品支持EVI（Ethernet Virtual Interconnection，以太網虛擬化互聯）技術，EVI是一種先進的"MAC in IP"技術，EVI解決方案部署非常簡單，基于現有的IP網絡，給分散的物理站點提供靈活的二層互聯功能。

高可靠性

在硬件設計方面，S7600采用無源背板設計，電源系統采用1+1冗余備份設計，支持雙路電源輸入，支持在線故障檢測、告警指示，所有單板和風扇框支持熱插拔

在二層特性方面，S7600支持STP/RSTP/MSTP協議，VRRP v2/v3協議等，并提供了獨有的RRPP快速環網保護協議，環網收斂時間約為50ms，有效保證了環網應用是的快速故障發現和保護，此外，S7600能支持SmartLink雙上行主備鏈路保護機制、跨板聚合功能、以太網OAM等更簡單、高可靠的故障發現和保護手段。

在三層路由協議層面，S7600支持Graceful Restart for OSPF/BGP/ISIS，并能夠保證在主備倒換時接口板的不間斷轉發，能夠在網絡故障發生時保證網絡協議狀態和業務承載的正確性。

通過軟硬件的高可靠設計，S7600可以為運營商城域網提供各種業務的高可靠承載，確保業務的故障恢復時間滿足50ms的電信級要求。

高安全性

S7600提供包安全過濾/ACL的機制，防止非法侵入和惡意報文攻擊。對重要的路由協議（OSPF，IS-IS，RIP-2、BGP等）也提供多種驗證方法（明文驗證、MD5、HMAC-MD5），并提供防DOS攻擊，通過DHCP Relay security和DHCP Snooping security等安全特性進行IP、MAC、Port的綁定能夠有效防止地址假冒，為城域網絡建設提供了完整的安全解決方案。

完善的安全防護機制，可從控制、管理、轉發三平面全面保障網絡的安全。

有源無源一體化

S7600系列OLT設備支持豐富的2/3層協議。支持EPON、百兆、千兆、萬兆等各種類型的以太網接口；提供4 PON口、8 PON口、16PON口同時帶8GE上行單板的接口密度；提供多種組合接口板，全面滿足客戶需求。整機最大支持160個 EPON 端口；每條EPON線路可以支持1.25Gbps的對稱帶寬，最大分光比1:64。分布式的體系架構和硬件AISC處理保證IPv4/IPv6業務線速轉發，不存在集中式處理的瓶頸，滿足網絡業務不斷發展的需求。
