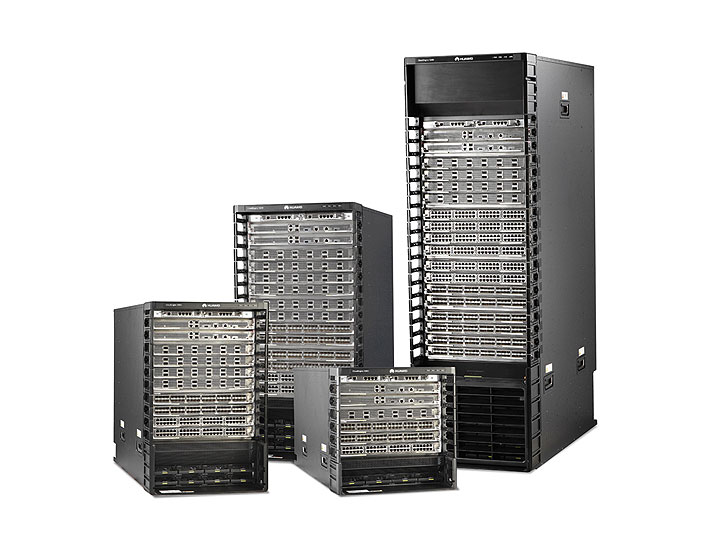

CloudEngine 12800系列采用先進的硬件架構設計，是目前全球最高配置的核心交換機。整機最大支持64Tbps交換容量，最高支持192個100GE、384個40GE或1536個10GE全線速接口。 CloudEngine 12800系列具備業界領先的Clos交換架構和工業級的可靠性，以及嚴格的前后風道設計，并支持全面的虛擬化能力和豐富的數據中心特性。此外，CloudEngine 12800作為新一代核心交換機采用了多種綠色節能創新技術，大幅降低設備能源消耗。 CloudEngine 12800系列提供CE12816、CE12812、CE12808和CE12804四種產品形態，整個系列秉承模塊通用化、部件歸一化的設計理念，最小化備件成本，在保證設備擴展性的同時最大限度地保護用戶投資。

產品特點：

下一代核心引擎，全球最高性能

64T超大交換容量

·   CE12800系列單槽位支持雙向4Tbps帶寬（可平滑升級至10Tbps），整機最大支持64Tbps（可平滑升級至160Tbps）交換容量，滿足云計算數據中心可持續發展需求，打造未來十年的穩定網絡架構；

·   CE12800系列和CE6800/CE5800系列ToR交換機聯合組網，構建業界最大的無阻塞網絡平臺，單個網絡實現高達18K臺10GE服務器或70K臺GE服務器的接入，滿足從GE/10GE到40GE/100GE的4代服務器演進需求。

T比特級高密線卡

·   CE12800單線卡支持高達1.2Tbps的轉發能力；

·   支持業界最高密度的12*100GE、24*40GE/96*10GE線速線卡；

·   整機最大支持192個100GE、384個40GE或者1536個10GE線速端口。

18GB超大緩存

·   CE12800全業務接口（100GE/40GE/10GE/GE）均支持超大緩存能力；

·   支持入口分布式緩存技術，更好的吸收數據中心浪涌流量；

·   線卡最大支持18GB緩存，且板內接口動態共享緩存，大幅提高利用率。

128T無阻塞系統

·   CE12816是業界獨家支持無阻塞系統的數據中心核心交換機，兩臺CE12816通過交換網背靠背方式升級為CE12832，新整機具備32個業務槽位，容量高達128Tbps；

·   CE12832通過多級Clos交換構建嚴格的無阻塞交換系統，兩個CE12816物理機框之間可滿流量轉發，且不占用任何業務接口；

·   CE12832可由CE12816在線升級，升級過程中業務不受任何影響，支持客戶業務系統的持續演進和平滑擴容。

全面的虛擬化能力，網絡簡單高效

VS實現設備資源按需共享

·   CE12800通過VS（Virtual System）技術提供業界最高的1:16設備虛擬化能力，將一臺物理設備虛擬成多臺獨立的邏輯設備，滿足多業務區（如生產區、辦公區、DMZ區等）或多租戶共享核心交換機的需求；

·   打造安全可靠的數據中心：網絡被分割為多個邏輯隔離的區域，并且單虛擬交換機故障不會影響到其他虛擬交換機，增強了網絡的安全性；

·   降低CAPEX：使用VS技術將設備虛擬化，實現資源按需分配，提高設備利用率，在保證未來擴展性的同時，降低用戶設備投資；

·   降低OPEX：物理設備復用，減少占用空間，節省運維，降低能耗。

CSS簡化數據中心網絡管理

·   CE12800系列交換機通過業界領先的CSS (Cluster Switch System)技術可以把多臺物理核心交換機虛擬成一臺邏輯交換機，簡化網絡管理且提高可靠性；

·   支持專用的堆疊信令端口，控制通道和業務通道物理隔離，增強可靠性；

·   支持1.6Tbps超大堆疊帶寬，避免網絡流量瓶頸；

·   采用業務口集群技術，最大可支持80KM超遠距離集群；

·   獨一無二的“CSS+VS協同”技術：CE12800支持CSS和VS技術的完美協同，將網絡整合成按需調度的大型虛擬資源池，網絡資源實現“云計算”服務模式。

超大路由橋支撐網絡靈活擴展

·   CE12800系列交換機支持IETF標準協議TRILL（Transparent Interconnection of Lots of Links），支持10GE/GE服務器的混合接入組網；最大可構建超過500個節點的超大規模二層網絡，支持用戶業務靈活部署，虛擬機大范圍遷移；

·   TRILL引入類似IS-IS的路由機制，采用TTL避免二層環路，大幅增強了網絡的穩定性，同時加快網絡收斂速度；

·   TRILL組網下，所有數據流量基于SPF及ECMP實現快速轉發，解決了STP協議中存在的次優路徑問題，帶寬利用率提升近100%；

·   CE12800最大支持32條基于TRILL的二層等價路徑，極大提升了網絡鏈路的負載分擔能力，通過胖樹架構平滑擴展網絡規模。

EVN支持跨數據中心資源共享

·   EVN（Ethernet Virtual Network）可以穿越IP WAN實現跨數據中心的二層互聯，將多個數據中心整合成超大的IT資源池，虛擬機可以在數據中心間自由遷移；EVN最大可支持32個數據中心間的二層互聯，擴展性為業界5倍。EVN結合了BGP控制協議和VXLAN轉發封裝的優勢，具備高可擴展性和高帶寬利用率的特點；

·   高可擴展性：控制面基于BGP協議擴展，MAC路由規模能擴展到百萬以上，支持32K多租戶，256 K虛擬機；

·   高帶寬利用率：轉發面基于VXLAN封裝，實現全網基于流的負載分擔轉發，最大限度地提高了帶寬利用率。

nCenter實現虛擬機快速遷移

·   通過新一代自動化網管系統nCenter，與虛擬機管理平臺交互，在CE12800上實現虛擬機網絡策略的動態部署，支撐虛擬機在線遷移；

·   nCenter通過高速Radius接口下發網絡策略，虛擬機在線遷移速度達到業界10-20倍，滿足海量虛擬機的突發遷移需求；

·   nCenter基于開放的API接口，兼容所有主流虛擬化平臺，屏蔽廠商的差異化。

全可編程的交換機，業務敏捷上線

ENP實現轉發面可編程

·   CE12800系列基于華為獨有的ENP（Ethernet Network Processor）可編程芯片，可擴展支持超高性能的480Gbps可編程線卡，在數據中心領域獨家實現了轉發平面的開放和深度定義能力；

·   ENP線卡支持網絡功能的軟件定義和快速擴展，在新業務上線時，無需更換硬件，為客戶節省設備投資成本；

·   ENP線卡可實現業務上線速度由2年縮短至6個月，大幅度縮短業務創新周期，幫助客戶實現快速的業務創新，新業務上線速度提高4倍。

OPS實現控制面可編程

·   CE12800系列交換機采用新一代VRP8操作系統，通過VRP8內嵌的OPS模塊，實現設備控制面的可編程；

·   OPS提供了豐富的Open API接口，可被業界主流云平臺（含商業云平臺和開源云平臺）和第三方Controller深度集成，支持業務對網絡的靈活定制和自動化管理；

·   用戶或第三方開發商可利用Open API接口，開發和部署專用的網絡管理策略，從而迅速地實現業務功能擴展、自動部署和設備的智能化管理，實現自動化運維，降低管理成本；

·   OPS致力于數據中心業務和網絡的無縫融合，提供面向業務的軟件定義網絡。

虛擬化網關實現業務快速部署

·   CE12800系列可以與業界主流的虛擬化平臺配合，作為Overlay虛擬化網絡（NVGRE/VXLAN）的高性能硬件網關，支撐高達16M多租戶的數據中心運營；

·   CE12800系列作Overlay網絡的硬件網關時，可以通過Open API與云平臺開放對接，實現軟件網絡和硬件網絡的統一管理；

·   硬件虛擬化網關方案無需改動客戶現網，實現業務的快速部署，同時保護網絡投資。

ZTP支持零配置敏捷部署

·   CE12800系列交換機支持ZTP（Zero Touch Provisioning）協議，可以從文件服務器獲取版本文件并自動加載，實現設備的免現場配置和部署，從而降低人力成本，提升部署效率；

·   ZTP功能支持內嵌腳本語言，并通過Open API開放給用戶，數據中心用戶可使用其熟悉的腳本語言（Python等）實現對網絡設備的統一配置；

·   ZTP實現新設備配置時間與設備數量、地域分布解耦，縮短業務上線時間，提高了業務上線效率。

領先的架構設計，業內頂級品質

高品質的無阻塞交換架構

·   CE12800擁有高品質的無阻塞交換網，同時具備五大關鍵特質：正交網板設計、Clos交換架構、信元交換、VoQ（Virtual Output Queue）機制以及超大緩存；

·   正交網板設計：CE12800業務板卡與交換網板采用完全正交設計，跨線卡業務流量通過正交連接器直接上交換網板，背板走線降低為零（極大規避信號衰減）。高速信號速率可達25Gbps/Serdes，為業界的2.5倍，極大提升了系統帶寬和演進能力，整機容量可平滑擴展至百Tbps；

·   Clos交換架構：CE12800采用三級Clos架構，交換網可靈活擴展；高效率的變長信元交換，具備動態選路能力，流量均衡分擔到多個交換網，保證交換矩陣無阻塞，從容應對數據中心內復雜多變的流量模型；

·   VoQ機制 : CE12800支持96K VoQ隊列，實現了基于交換網的精細化QoS功能。基于VoQ機制和入端口超大緩存，CE12800在入口側構建獨立的虛擬輸出隊列，對面向不同出口的流量進行端到端流控，保證了業務的統一調度和有序轉發，實現嚴格意義上的無阻塞交換。

高可靠的工業級硬件架構

·   CE12800具備工業級的超高可靠性，核心交換機長期穩定運行，保障業務不間斷；

·   五大硬件全熱備：主控板1+1熱備份；交換網板N+M熱備份；監控板1+1熱備份；電源采用雙路輸入，N+N備份，并自帶散熱系統；風扇框1+1備份，單風扇框內雙風扇對旋設計，散熱高效強勁；

·   三大總線全冗余：監控總線1+1冗余；管理總線1+1冗余；數據總線1+1冗余；保障系統內各類信號的可靠傳送；

·   獨立的三平面設計：控制平面、數據平面、監控平面完全隔離，提高系統可靠性，保持業務持續性。

高性能的VRP8軟件系統

·  CE12800采用華為新一代的VRP8操作系統，基于業界領先的全業務細粒度分布式架構技術，構建高性能和高可靠的軟件平臺，提供永續性的在線服務；

·   高性能的細粒度分布式架構：作為高端軟件系統平臺，VRP8采用了全業務細粒度分布式架構，各種網絡協議和業務可以多實例分布式并行處理，充分發揮多CPU和多核并行處理的優勢，最大程度地提升了業務性能和可靠性；

·   高可靠的ISSU（In Service Software Upgrade）技術：VRP8支持ISSU技術，實現全業務在線升級。

創新的節能技術，最佳綠色先鋒

嚴格的前后風道設計

·   專利的前后風道設計，冷熱風道嚴格隔離，完全滿足數據中心機房標準；

·   線卡與交換網板采用獨立風道，獨家解決了冷熱混風、風道級聯等問題，極大提升散熱效率；

·   采用對旋風扇設計，每風扇框2個風扇，強勁高效散熱；

·   風扇支持智能分區調速，按需散熱，節能降噪。

·   5W/10GE端口超低功耗

·   CE12800采用了創新的節能技術，每10GE端口5W功耗，優于業界水平50%，大幅降低數據中心機房能耗；

·   北美專業測試機構Miercom通過一系列嚴格的測試，對CE12800業界領先的低功耗進行了證實；

·   Mirecom測試報告：http://enterprise.huawei.com/ilink/cnenterprise/download/HW_200102

高效智能的供電系統

·   采用業界最高效率的數字電源模塊，效率高達96%；

·   實時功率測量，隨時掌握系統功耗狀態，并可根據系統功耗狀態，智能控制電源模塊進入休眠狀態，降低能耗；

·   根據業務流量負載變化，CE12800各主要部件能耗按需調整，動態節能。

產品規格及參數：
