產品介紹：

  VI系列控制器專門為聯網型門禁應用而設計的，該控制器可以通過TCP/IP和RS485通訊協議與主機電腦連接，通過它可以將輸入設備、輸出設備和讀卡器連接起來組成一個完整的控制系統。VI系列門禁控制器硬件核心采用32位400MHZ高速CPU，配合32MBits RAM，256MBits Flash，嵌入式linux操作系統，利用它強大的以太網功能與主機通訊， 而RS485可以作為系統的輔助通訊，雙通訊方式的設計保證了系統的可靠運行。而它的輔助RS485通訊接口，可以連接輸入輸出擴展板子、RS485讀卡器等。

  VI系列門禁控制器的電路規劃、元件布置、線路安排都具有其獨特新穎的設計方式，其抗雷擊、抗靜電、電源短路保護等方面的可靠性是同類產品無法比擬的。

管理中心系統軟件采用B/S架構，網絡上的任意計算機經過授權都可以管理設備，可以與各監測點保持實時連接，對各輸入輸出端口自定義，實時采集各監控點變量數據，實時反饋各點工作狀態。是集門禁管理、防盜報警、考勤管理、巡更巡檢及安保聯動功能于一體的綜合安防管理系統，是中小型企業、辦公室、移動基站、無人值守機房、變電站、銀行金庫等重要場所安全防范的最佳選擇。

特殊功能：

·強大的聯動功能，支持硬件觸發及事件觸發。如，門狀態、卡狀態、輸入輸出點和卡號的組合聯動。

·插入式SD卡，雙重數據備份，如遇系統故障，可恢復持卡人及事件記錄。

·支持多人多組刷卡，如1個經理+3個值班員同時刷卡才允許進入。

·支持首卡常開功能，在設置的時間段內，第一張刷卡后保持門常開。

·支持APB（防尾隨）功能，支持雙向與跨門點的區域APB。

·支持四門任意組合的互鎖功能，任何時候僅能打開一個門。

·采用真正的以太網技術，具有自有的MAC地址，永不沖突。

·采用B/S架構軟件，無需安裝客戶端，操作更簡單。

基本功能：

·采用高速32位400MHZ高速CPU，配合32MBits RAM，256MBits Flash。

·嵌入式linux操作系統。

·控制四門單向或雙門雙向進出。

·支持最多30，000個持卡人及100，000條脫機事件記錄。

·可靈活設置多個時間組、門狀態、節假日和不同用戶的各種開門權限。

·支持多種Weigand卡格式，支持密碼鍵盤，兼容各種卡片。

網絡功能：

·采用真正的以太網加RS485工業總線雙通訊技術，保證通訊的可靠性。

報警聯動功能：

·門禁控制器具有多組輔助輸入/輸出接口，輔助輸入接口可以連接報警前端設備，可以聯動設置輔助繼電器啟動相關報警設備。

安全功能：

·控制器內置硬件看門狗，杜絕死機。

·控制器電源輸入具有過流、過壓、反壓保護。

·提供給讀卡器的電源具有過流保護。

·提供給電鎖的電源具有過流保護。

·所有輸入/輸出端口具有瞬間過壓保護。

·通信端口具有瞬間過壓保護。

輔助功能：

·提供開發包進行二次開發，完美地把我們產品集成到您所需的系統。

·提供軟、硬件的OEM/ODM生產或定制合作開發。

產品技術參數：

·工作電源：額定電壓12V(±20%)DC，額定電流≤0.5A。

·工作環境：溫度0℃～55℃，濕度10～80%。

·輸出負載參數：工作電壓AC≤30V，額定電流≤8A ；DC≤36V, 額定電流≤5A。

·讀卡器接口：提供TTL電平信號，12V DC，500mA讀感器電源。

·讀卡器連接電纜：6芯屏蔽線，24AWG，最長100米。

·C型電鎖繼電器輸出端子，10A接觸電流，12V DC，帶有LED狀態指示。

·輔助繼電器輸出端子，2A接觸電流，30VDC，帶有LED狀態指示。

·采用可拆卸式的接線端子，合金鋼無磁性法蘭材料。

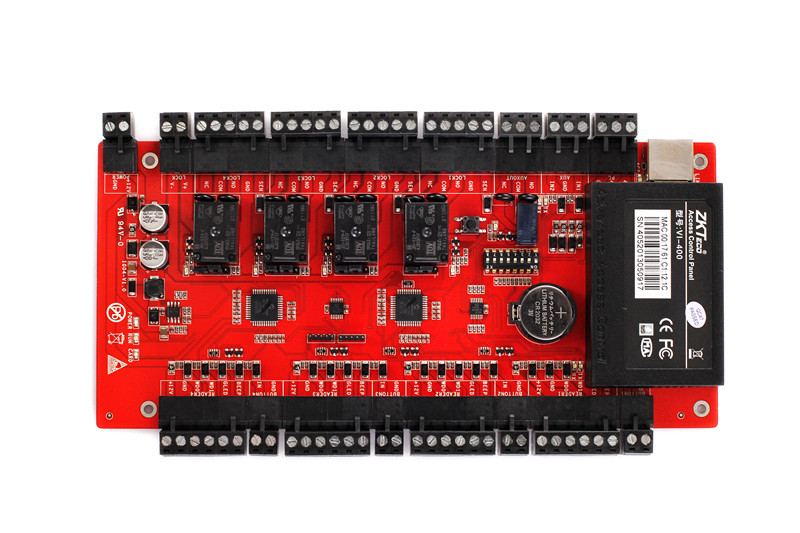

·控制PCB板外形尺寸：VI-400：218mm（長）*106mm（寬）。

·控制PCB板安裝孔位尺寸：VI-400：203.2mm（長）*106mm（寬）。

·外箱尺寸：345mm x 275mm x 70mm。

端口附表：
